Crss:反Ig：MOS柵極驅動電流；Vb：穩態柵極驅動電壓；
Ig=[Vb-Vgs(th)]/Rg；
效應時刻（開關時刻）Ton/off=Qgd/Ig；
第1種：（第1種的變形）
Qg=（CEI）(VGS)或Qg=Qgs+Qgd+Qod （可在datasheet中找到）
Tr：上升時刻。輸出電壓VDS從90%下降到其幅值10%的時刻
td(on)：MOS導通延遲時刻，從有駛?cè)腚妷荷仙?0%開始到VDS下降到其幅值90%的時刻。
Ton=t3-t0≈td(on)+tr
其間：
Ig=Qg/Ton
能夠運用如下公式估算：
第2種:
假設兩種Vod都大于零，闡明晶體管溝道全開，也即是處于線性區。只要一種Vod大于零，闡明晶體管溝道半開（在DS恣意一端沒打開有夾斷），也即是處于飽滿區。
Vod2=Vds-Vth；
Vod1=Vgs-Vth；
3）假設能夠愈加深化了解的話，能夠領會到過驅動電壓不單單合用于指代Vgs，也合用于指代Vgd。即
2）溝道電荷多少直接與過驅動電壓二次方成正比。也即是說，能夠運用過驅動電壓來核算飽滿區的電流。
1）只要在你的過驅動電壓“大于零”的情況下，溝道才會構成，MOS管才會作業。也即是說，能夠運用過驅動電壓來斷定晶體管是不是導通。
MOS驅動電壓Vod=Vgs-Vth。能夠了解為：超過驅動門限（Vth）的剩余電壓巨細。

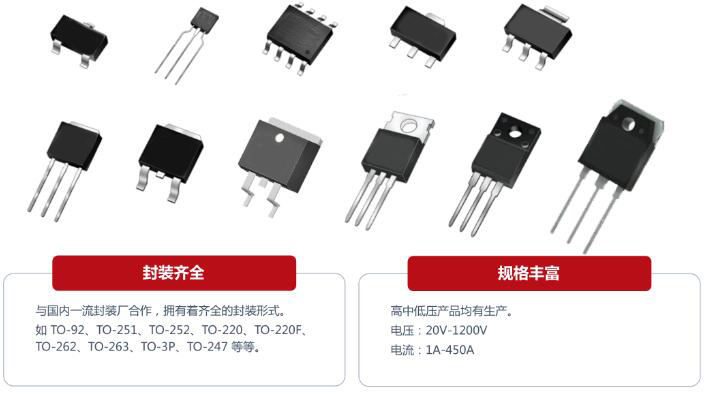

烜芯微專業制造二極管，三極管,MOS管，橋堆20年，工廠直銷省20%，1500家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
