電容式LCD觸摸屏的原理是什么？

原理：本文拋開技術層次上來說說LINUX觸摸屏設備驅動原理。觸摸屏，就是用一塊AD轉換模塊來將屏幕上的觸摸信號轉成數字信號。觸摸屏常用的是四線電阻，當觸摸時候，功能模塊會將模擬信號轉換成數字信號，就是通常說的AD轉換。在LINUX中，通常是通過中斷來讀取這些數字的。觸摸屏幕的時候，中斷發生，LINUX通過串口或者I2C，SPI或者內部數據通道等去讀取轉換后的數字，然后把數值傳給INPUT層。TP在進入休眠時，要關閉CTP的中斷，防止誤觸發中斷，導致異常。

為什么要校驗？原因A，觸摸屏與LCD顯示屏是兩個不同的物理器件。LCD處理的像素，例如我們通常所說的分辨率是600x800，實際就是指每行的寬度是600個像素，高度是800個像素，而觸摸屏處理的數據是點的物理坐標，該坐標是通過觸摸屏控制器采集到的。兩者之間需要一定的轉換。B，其次在安裝觸摸屏?xí)r，不可避免的存在著一定的誤差，如旋轉，平移的，這同樣需要校正解決。C，再次，電阻式觸摸屏的材料本身有差異而且隨著時間的推移，其參數也會有所變化，因此需要經常性的校正（電容式觸摸屏只需要一次校正即可）。

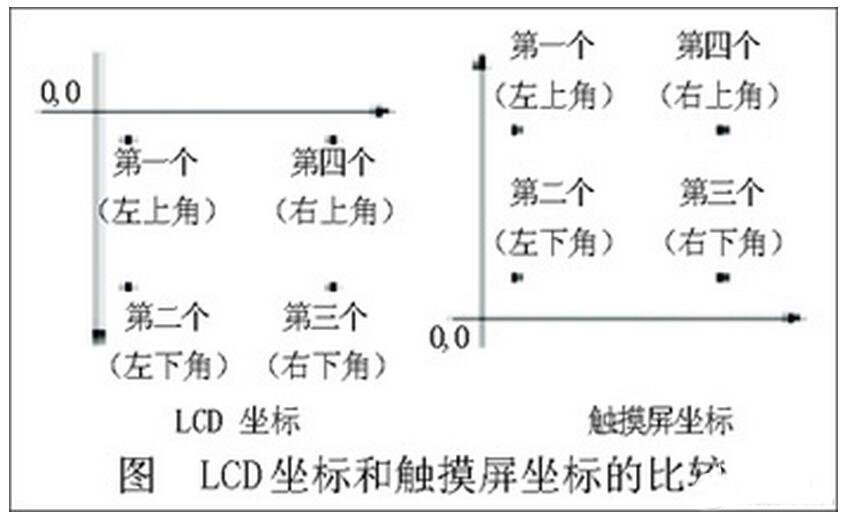

比較常用的校驗程序是TSLIB。通過TSLIB校驗后，應用程序讀取TSLIB里的數值，這個時候就能準確定位了。校正原理： 觸摸屏的校正過程一般為：依次在屏幕的幾個不同位置顯示某種標記（如“+”），用觸摸筆點擊這些標記， 完成校正。如果PT（x， y）表示觸摸屏上的一個點，PL（x， y）表示LCD上的一個點，校正的結果就是得到一個轉換矩陣M，使PL（x， y） = M·PT（x， y）。最終，假設LCD三個點的坐標為（XL1， YL1），（XL2， YL2），（XL2， YL2）， 對應觸摸屏上的三個點是（XT1， YT1），（XT2， YT2），（XT3， YT3），則聯立兩個方程組為：

這樣，觸摸屏的校正實際上就是解上面的方程組，得到6個系數：A、B、C、D、E、F。而上面方程組按照克萊姆法則解即可。在得到6個系數后，以后通過觸摸屏得到的所有坐標，帶入公式（1）中就可以得到LCD上以像素表示的坐標。

實際上，在校正時，采集的觸摸屏的點坐標有一定的誤差，也就是說采集幾個三組點坐標，分別計算A、B、C、D、E、F，其結果不盡相同。在tslib的ts_calibrate中，采集了五組點坐標，具體代碼參見ts_calibrate.c中的perform_calibraTIon（）。一般來說，采集的點越多，校正的精確性就越高。只是采集點過多就會冗余，對校正精確性的提高作用很少，反而增加了計算時間。

歸結過程如下：

android 的坐標轉換處理：This implementaTIon is a linear transformaTIon using 7 parameters

（a， b， c， d， e， f and s） to transform the device coordinates （Xd， Yd） into screen coordinates （Xs， Ys） using the following equaTIons：

s*Xs = a*Xd + b*Yd + c

s*Ys = d*Xd + e*Yd + f

其中：Xs，Ys：LCD坐標；Xd，Yd：觸摸屏坐標。

LCD常見問題以及處理方法：

一個合格的液晶顯示器件在使用時，有時也會由于不合理的使用、不適宜條件及配件不合格或安裝方法不當而出現故障。其原因和排除方法如下：

1．“字跡”排除

使用幾小時或幾天后，電極變色出現黑、棕色“字跡”，液晶盒產生氣泡，以致不能顯示。這是由于驅動電壓直流成分過大，從而引起電化學反血造成的。檢查電路，排除過大直流成分后，換上新的液晶顯示器件即可。當剛剛出現“字跡”時，可將液晶顯示器件加熱至保存溫度以上，即使液晶顯示器件顯示面全都變黑時，停止升溫，自然冷卻后，一般可除掉“字跡”。

2．隱約顯示的排除

裝配后出現不該顯示的筆段也隱約顯示，以致不能讀出，其原因可能是：

（1）引線間不清潔．用干細布擦凈即可。

（2）天氣太潮，玻璃表面導電。室內干燥后即可恢復。

（3）公用電極或段電極懸空，重新安裝可*后，即可消除。

（4）交流方波上下幅度不對稱，造成熄滅時截止不清，調整方波幅度即可解決。

（5）導電橡膠條紋不正、不平行、絕緣性能較差，更換導電橡膠條即可。

3．對比度差的排除

對比度很差、或出現負像，或顯示混亂，或全部顯示，一般是由于背電極懸空造成，排除即可。

4．混亂顯示的排除

外界干擾也可能引起顯示混亂，排除干擾即可。

5．全部顯示的排除

譯碼器正常，但全部像素顯示。一般是背電極未接好，懸空或背電極接入直流。

6．缺筆劃顯示的原因及其排除

（1）電極引線沾污，導致裝配接觸不良。

（2）導電橡膠沾污，導致裝配接觸不良。

以上兩項只需要進行清潔處理后重新裝配即可。裝配時不能用手觸摸清潔處理后的部位。

（1）玻璃邊緣破損，劃傷外引線導電層。

（2）裝配壓框不合適。

7．無規律不正常顯示的排除

造成混亂顯示的原因可能是：背電極懸空，驅動為直流、電源波動，接觸不良、電池耗盡等。可根據不同原因進行排除。

8．?dāng)嗬m(xù)顯示的排除

功能紊亂，不能調校，顯示時斷時續．其原因?yàn)殡娫措妷翰徽＃姵睾谋M，此時需要換電池。

為了查尋液晶顯示器件在使用中的故障，可以使用指針式萬用表的r×10kω電阻檔進行尋查。這是一個高阻檔，可以查測出影響顯示的各種通、斷情況。又由于它具有9～15v直流電壓，因此可以驅動液晶顯示器件顯示，從顯示狀態上判斷量示器件是否正常．但是由于萬用表輸出的是直流電壓，故最好在檢測時不要拖長時間，以免發生電化學反應．可以用以下竅門減少直流破壞作用，即將一支表筆握于手中，然后用手指握住液晶顯示背電極，再用另一表筆探測其余段電極，此時，外電源內阻會大大增加，從而堿少了直流成分的破壞作用。

另一種使用感應市電進行檢測的竅門也很實用。取一表筆線或普通電線，將一端繞在臺燈或其他電器的電源線外面，約2～5繞即可。此時，該電線中即會感應產生微弱的交流電壓。這個感應電壓內阻很大，具有50hz的交流感應電壓對一般家用電器雖然沒用，但用于驅動液晶顯示器件卻正好適用。此時，只要用手指捏住液晶顯示器件的背電極，用該電線末端觸碰段電極外引線，該段像素即可顯示。用這種方法檢測液晶顯示器件的好壞非常方便，不過，由于感應電的電流雖然很小，但電壓還是很高的，因此，有時用這種方式檢測會發現未觸及的像素也一起出現串?dāng)_顯示，這是因?yàn)槠渌庖€懸空造成的，此時用手指輕觸串?dāng)_顯示的電極外引線端，串?dāng)_顯示即會消失。

1.smt：是英文“surface mount technology”的縮寫。即表面安裝技術，這是一種較傳統的安裝方式。其優點是可靠性高，缺點是體積大，成本高，限制lcm的小型化。

2.cob：是英文“chip on board”的縮寫。即芯片被邦定（bonding）在pcb上，由于ic制造商在lcd控制及相關芯片的生產上正在減小qfp（smt的一種）封裝的產量，因此，在今后的產品中傳統的smt方式將被逐步取代。

3.tab：是英文“tape aotomated bonding”的縮寫。即各向異性導電膠連接方式。將封裝形式為tcp（tape carrier package帶載封裝）的ic用各向異性導電膠分別固定在lcd和pcb上。這種安裝方式可減小lcm的重量、體積、安裝方便、可靠性較好！

4.cog：是英文“chip on glass”的縮寫。即芯片被直接邦定在玻璃上。這種安裝方式可大大減小整個lcd模塊的體積，且易于大批量生產，適用于消費類電子產品用的lcd，如：手機、pda等便攜式電子產品。這種安裝方式在ic生產商的推動下，將會是今后ic與lcd的主要連接方式。

5.cof：是英文“chip on film”的縮寫。即芯片被直接安裝在柔性pcb上。這種連接方式的集成度較高，外圍元件可以與ic一起安裝在柔性pcb上，這是一種新興技術，目前已進入試生產階段。

以下是根據我們?nèi)粘５木S修總結的一些維修思路：

1.顯示器整機無電

這是一個應該說是非常簡單的故障，一般的液晶顯示器分機內電源和機外電源兩種，機外的常見一些。

不論那種電源，它的結構比crt顯示器的電源簡單多了，易損的一般是一些小元件，象保險管、輸入電感、開關管、穩壓二極管等。

比較少見的故障是由主板cpu引起的電源不啟動，這部分其實原理也比較簡單，就是通過鍵控板到cpu，再通過cpu輸出一個控制信號驅動電源變換集成電路工作。

2.顯示屏亮一下就不亮了，但是電源指示燈常亮。

這種問題一般是高壓異常造成的，是保護電路動作了，在這種情況下，一般液晶屏上是有顯示的，看的方法是“斜視”。

檢修的要點是對比修理法。

因?yàn)椋F(xiàn)在的液晶顯示器的高壓板的設計一般都是對稱的設計，而兩邊都?jí)牡目赡芑旧蠜](méi)有。

一般老機容易出問題的是升壓變壓器和燈管，新機的保護電路和工藝問題比較的多。

3.屏幕亮線或者是暗線

這種問題，一般是液晶屏的故障。

亮線故障一般是連接液晶屏本體的排線出了問題

暗線一般是屏的本體有漏電，以上兩種問題基本上就是給機器判了死刑了，沒有維修價值的，因?yàn)橐粔K屏的價格太高了。

4.花屏或者是白屏

這種問題一般是屏的驅動電壓出了問題，如果是屏的驅動電路在主板，那么應該是主板的故障，如果屏的驅動電路在液晶屏上，一般情況下屏就應該換了，維修的風險很大的。

5.偏色故障

一般可以進入維修調整模式進行調整。

6.其它相對少見的故障

干擾：在不同的工作模式下，液晶顯示器有可能出現一些干擾，大部分是正常現象，有少數是電路上帶來的；因?yàn)椋壕э@示器的特殊生產工藝，造成了只有在標準的工作模式下檢測到的問題才能夠算是故障。
