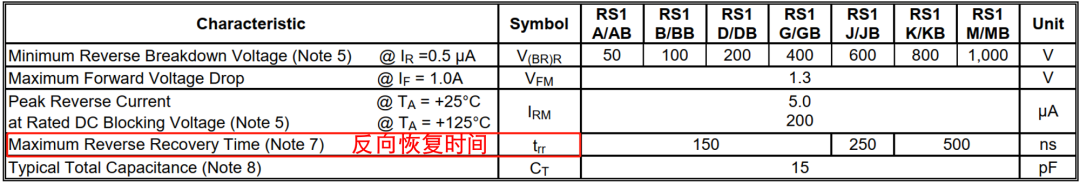

二極管的反向恢復時間并不等于規格書中結電容的充放電時間。這個結論是從二極管的規格書參數中直接得來的，并沒有正面說明為啥。
下面就來正面剛…
結電容
先說結電容。
二極管是兩個管腳的器件，說來不怕丟人，我曾誤以為：二極管的結電容就是它的兩個管腳形成的寄生電容，因?yàn)閮蓚€(gè)極板放到一起，就構成了一個電容。
當然了，兩個管腳確實會形成電容，不過這個電容很小，相比結電容來說，可以忽略不計了。
那結電容到底指的是什么呢？所有的道理，其實都在PN結里面，我們稍稍深入了解下PN結，答案就出來了。
結電容有兩種，分別是勢壘電容和擴散電容。
勢壘電容

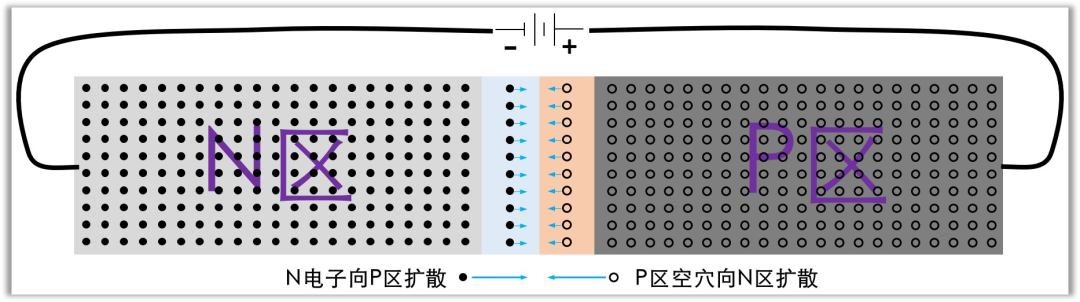

我們知道，P區空穴多，N區電子多，因?yàn)閿U(kuò)散，會在中間形成內建電場區。N區那邊失去電子帶正電荷，P區那邊得到電子帶負電荷。
當給PN結加上穩定的電壓，那么穩定后，內建電場區的厚度也會穩定為一個值，也就是說內部電荷一定。如果PN結上的電壓向反偏的方向增大，那么內建電場區厚度也增加，即內部電荷增多。反之，如果電壓減小，那么內部電荷減少。
這樣一看，不就和電容充放電現象一樣嗎？

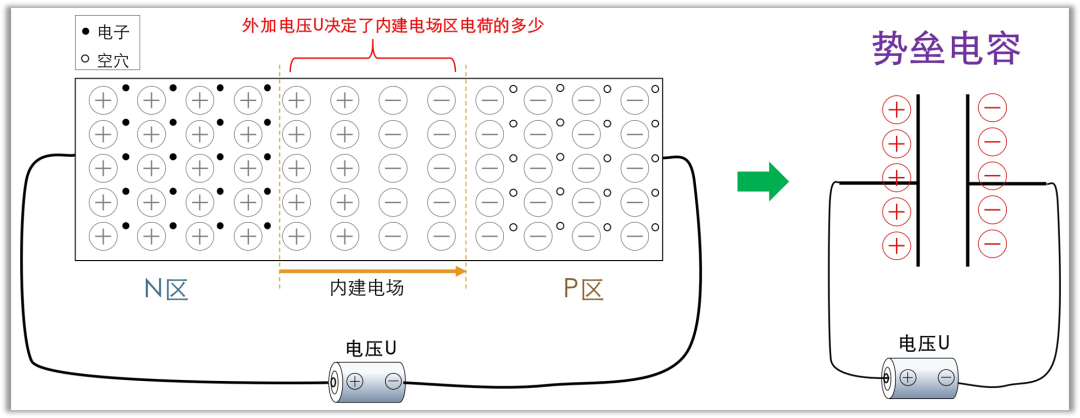

PN結兩端電壓變化，引起積累在中間區域的電荷數量的改變，從而呈現電容效應，這個電容就是勢壘電容。
上面是對結電容的理解，那么這個結電容大小等于多少呢？如下圖
我們知道，勢壘寬度，也就是內建電場區的寬度，是與電壓相關的。所以說，不同的電壓下，勢壘電容的大小也是不同的。

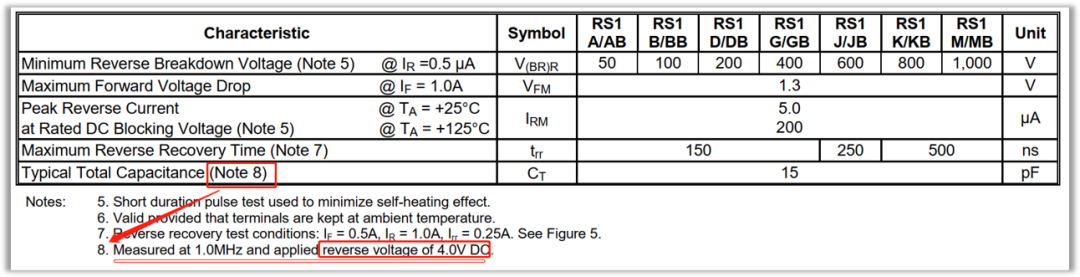

所以，當你隨意翻開某二極管的規格書，你看到的結電容參數，它會指定測試條件。通常這個條件是1MHz，電壓為-4V（反偏）。
事實表明，二極管在反偏時，勢壘電容起主要作用，而正偏時，擴散電容起主要作用。下面看看擴散電容。
擴散電容
相比與勢壘電容，擴散電容要更難以理解。
我先擺出文字定義
擴散電容：當有外加正向偏壓時，在 p-n 結兩側的少子擴散區內，都有一定的少數載流子的積累，而且它們的密度隨電壓而變化，形成一個附加的電容效應，稱為擴散電容。
下面看看這一段話怎么理解。
當PN結加上正向電壓，內部電場區被削弱，因?yàn)闈舛炔町?，P區空穴向N區擴散，N區的電子向P區擴散。
擴散的空穴和電子在內部電場區相遇，會有部分空穴和電子復合而消失，也有部分沒有消失。沒有復合的空穴和電子穿過內部電場區，空穴進入N區，電子進入P區。
進入N區的空穴，并不是立馬和N區的多子-電子復合消失，而是在一定的距離內，一部分繼續擴散，一部分與N區的電子復合消失。

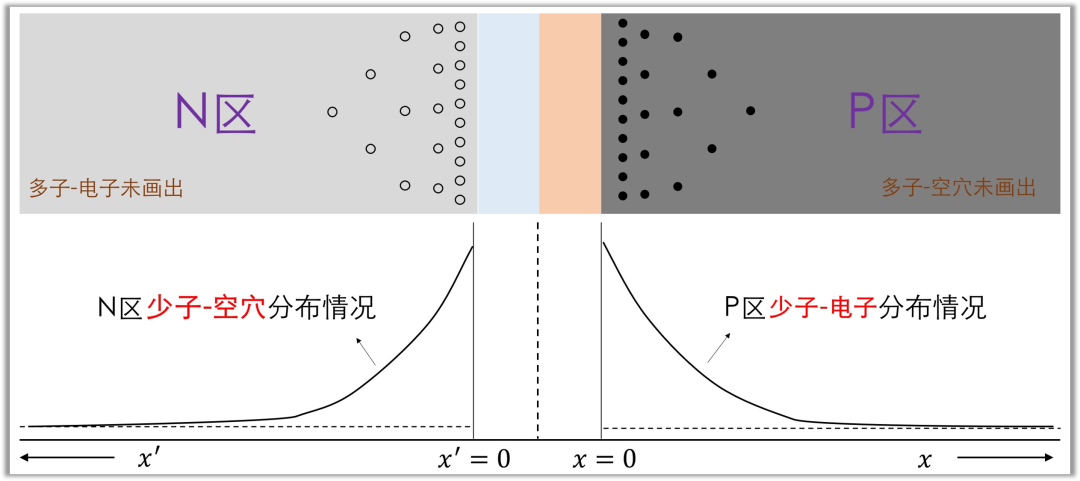

顯然，N區中靠近內部電場區處的空穴濃度是最高的，距離N區越遠，濃度越低，因?yàn)榭昭ú粩鄰?fù)合消失。同理，P區也是一樣，濃度隨著遠離內部電場區而逐漸降低?？傮w濃度分布如下圖所示。
當外部電壓穩定不變的時候，最終P區中的電子，N區中的空穴濃度也是穩定的。也就是說，P區中存儲了數量一定的電子，N區中存儲了數量一定的空穴。如果外部電壓不變，存儲的電子和空穴數量就不會發生變化，也就是說穩定存儲了一定的電荷。

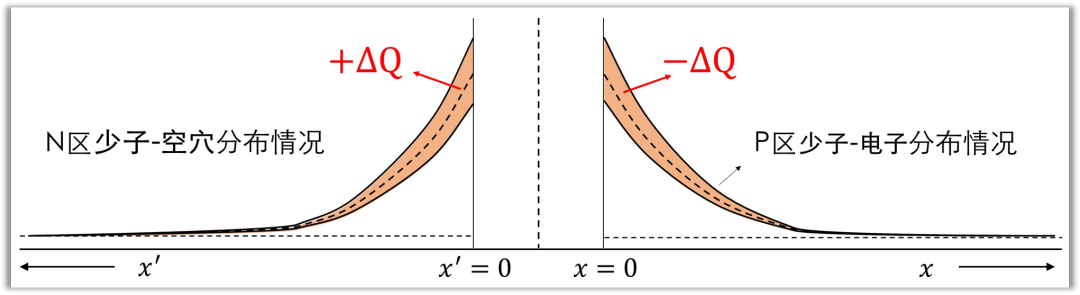

但是，如果電壓發生變化，比如正向電壓降低，電流減小，單位時間內涌入N區中的空穴也會減小，這樣N區中空穴濃度必然會降低。同理，P區中電子濃度也降低。所以，穩定后，存儲的電子和空穴的數量想比之前會更少，也就是說存儲的電荷就變少了。
這不就是一個電容嗎？電壓變化，存儲的電荷量也發生了變化，跟電容的表現一模一樣，這電容就是擴散電容了。

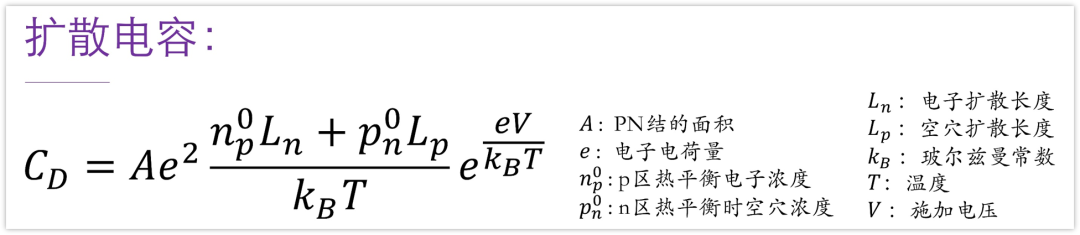

那這個電容大小是多少呢？
擴散電容隨正向偏壓按指數規律增加。這也是擴散電容在大的正向偏壓下起主要作用的原因。

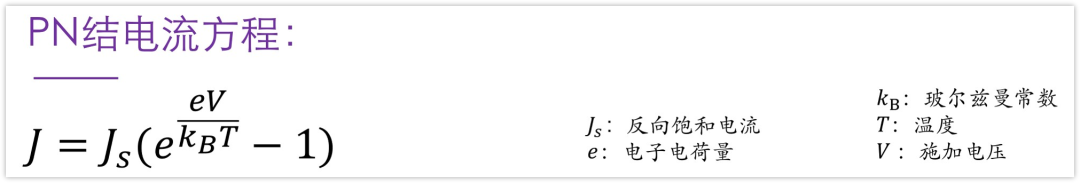

如上圖，二極管的電流也與正向偏壓按指數規律增加，所以，擴散電容的大小與電流的大小差不多是正比的關系。
問題困擾
關于擴散電容，曾經有一個問題困擾了我：為什么是少數載流子的積累呈現電容效應？多子不行嗎？
少數載流子，指的是N區中的空穴，P區中的電子。要知道，N區中有更多的電子，就因?yàn)镻區中的空穴擴散到N區，N區就帶正電了嗎？
事實確實是如此的，這需要我們發揮下想象力。

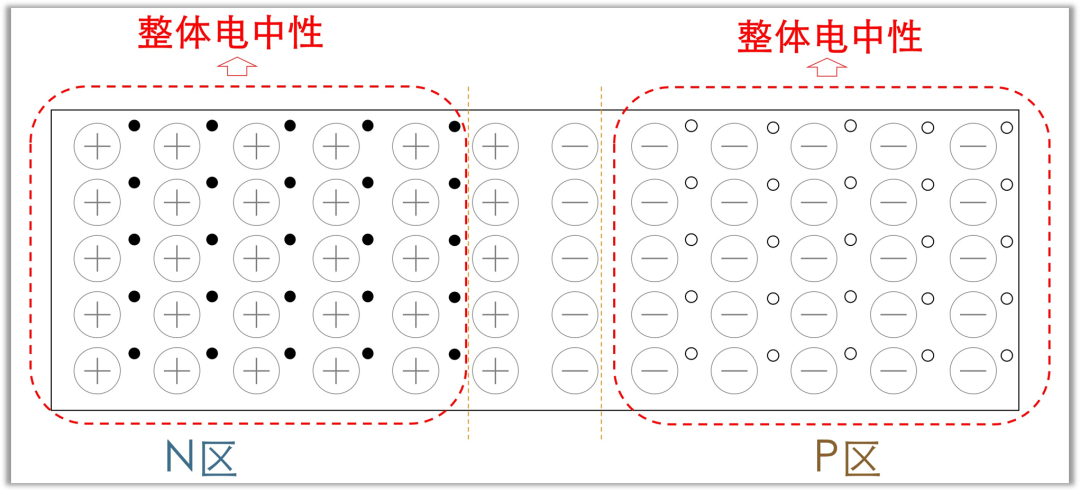

假如沒有擴散作用，N區中電子是多子，且電子帶負電，但是整個N區是電中性的，因?yàn)镹區是硅原子和正五價原子構成，它們都是中性的。同理P區中空穴是多子，整體也是電中性的。
現在將N區和P區放到一起，并加上正電壓，就有了正向電流。N區的電子向P區移動，P區的空穴向N區移動，如果電子和空穴都在交界處復合消失，那么N區和P區還是電中性的。
但事實是，電子和空穴有的會擦肩而過，電子會在沖進P區，空穴也會沖進N區。盡管P區有很多空穴，電子進入后也不會馬上和空穴復合消失，而是會存在一段時間。這時如果我們看P區整體，它不再是電中性了，它有了凈電荷。電荷數量就是還沒有復合的電子數量，也就是少數載流子的數量。同理，N區也有凈電荷，為少數載流子空穴的數量。
所以說，擴散電容是少數載流子的積累效應。
事實表明，PN結正偏的時候，結電容主要是擴散電容，PN結反偏的時候，結電容主要是勢壘電容。
說我二極管的結電容，再來看看反向恢復時間。
反向恢復時間
由PN結構成的二極管都會有一個trr的參數，這個參數就是二極管的反向恢復時間。
從上一節內容我們知道，trr這個參數決定了二極管的最高工作頻率。

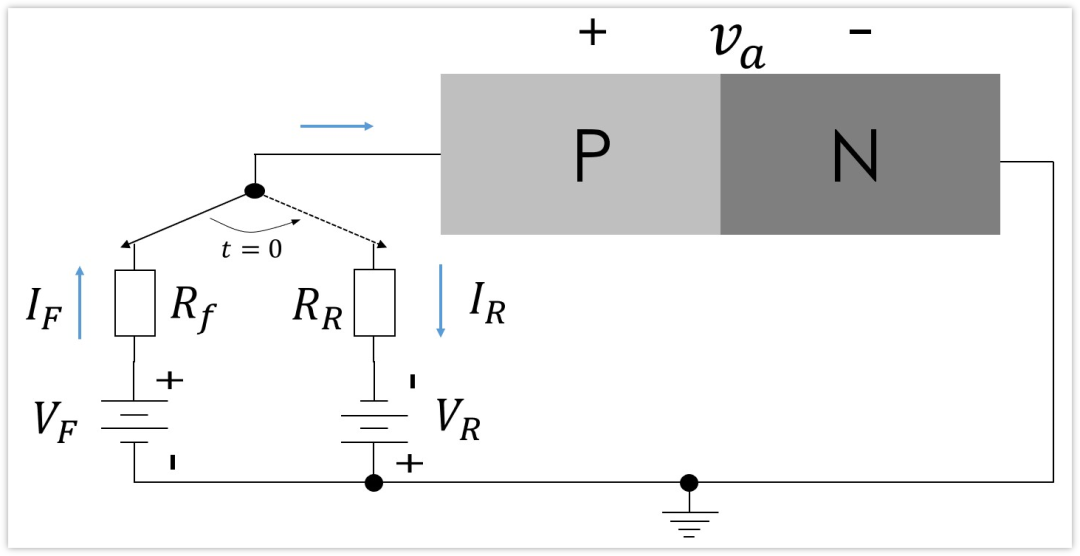

那反向恢復時間到底是怎么來的呢？我們來看下面這個圖

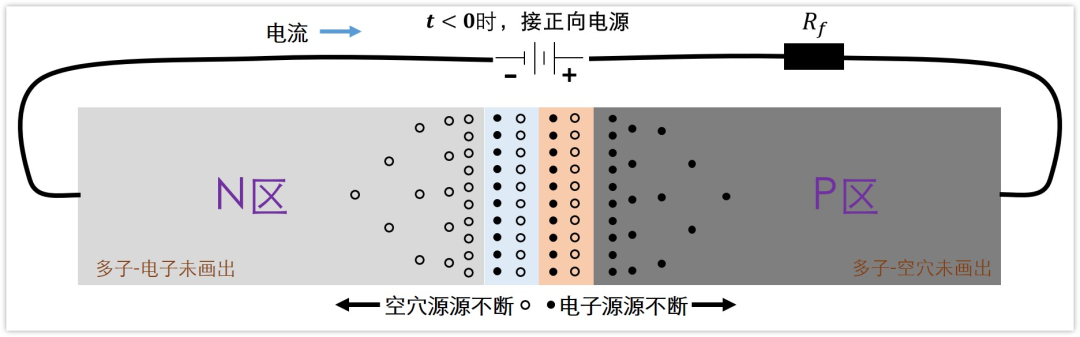

在t＜0時，二極管接正向電源，正向電流為（Vf-Va）/Rf。
可以想象，此時PN結處充斥的很多的載流子，也就是存儲了很多的電荷。
如果我們開啟上帝視角，會發現，整個PN結，包括內建電場區，到處都有載流子存在。也就是說，現在整個PN結相當于是良導體，如果電源迅速反向，電流也是可以迅速反向的。

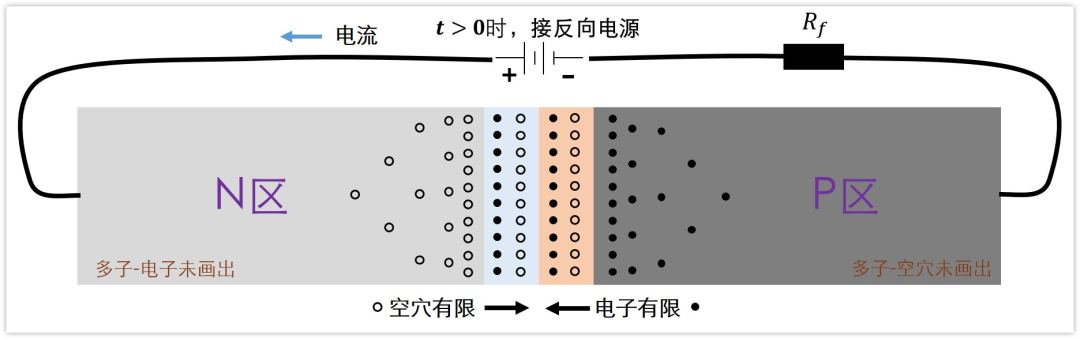

在t=0時，二極管接反向電源，但是此時PN結正偏的特性不會馬上改變。
為什么PN結的正偏特性不會改變呢？
可以這么看，PN結反偏時內建電場區是基本沒有電荷的，很明顯，現在存了很多電荷，不把這些電荷搞掉，正偏特性不會變化的。也可以理解為是結電容導致電壓不能突變，電荷沒放完，結兩端的電壓就不會變反向。
與此同時，因?yàn)榇鎯?chǔ)了大量電荷，此時PN結可以看成良導體，電流立馬反向，反向電流為（Vr+Va）/Rr。
不過需要注意，這時電流的成因是少數載流子反向運動的結果，隨著時間推移，少數載流子數量是越來越少的。
在t=ts時，PN結中心處少數載流子被消耗光了，此時PN結的內建電場區開始建立，二極管開始恢復阻斷能力。在這之后，P區和N區剩余的載流子已經不能反向運動了，因?yàn)橹虚g斷了。不過，P區和N區還有剩余的載流子存在，并不為0，幾個時刻的載流子濃度分布如下圖。
在t>ts之后，中間被阻斷，那是不是整體電流就立馬下降到0呢？其實不是的，電流還是存在的，因?yàn)镻區和N區各自剩余的少數載流子并沒有達到熱平衡，最終會復合消失，這個復合會產生電流。
這個可能不好理解，中間都斷了，不允許電荷穿過，怎么還能有電流呢？
我是這么想的，P區剩余的少數載流子是電子，前面說過，這導致P區整體看起來帶負電。復合完成之后，P區整體是不帶電的，這些電荷必然是慢慢回到了電源，那自然就有了電流。
這類似于電容充放電會形成電流，電容充放電時，兩極板中間絕緣，也不會有電荷移動。
所以，盡管中間阻斷了，也還是有電流的，只有當重新達到熱平衡，復合電流才會為0。

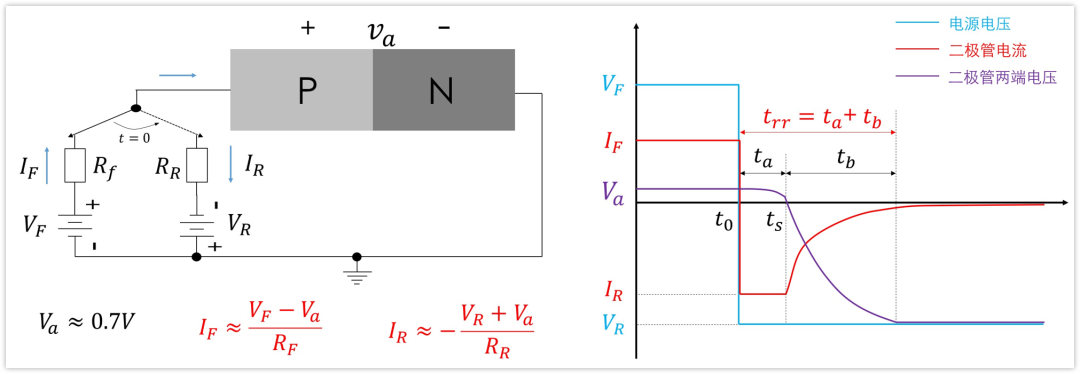

整個過程，電源電壓，二極管兩端電壓，反向電流的波形圖如下所示，圖中的trr就是反向恢復時間

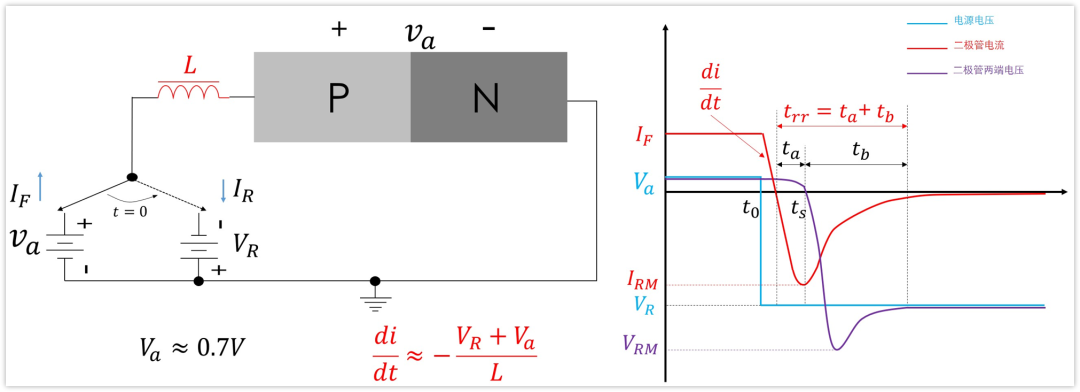

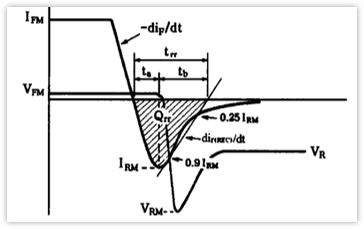

如果上網多看看的話，我們有時也會看到這樣的圖，二極管反向電流最大值的地方并不是平的，并且二極管兩端電壓會出現反向尖峰。
那到底哪個圖是對的呢？
其實，這個差異，僅僅只是電路的不同。如果看明白前面說的二極管反向恢復電流的形成過程，這個圖也就能理解了。
前面畫的波形，我們的電路中串聯有電阻，當沒有這個電阻的時候，或者說電阻很小的時候。反向電流會非常大，而從正向電流變?yōu)榉聪螂娏?，這需要時間，這會導致di/dt非常大。此時，電路中的電感就不能忽略了，因?yàn)橛须姼械拇嬖冢瑢?dǎo)致二極管兩端會存在比電源還大的電壓，也就是反向電壓尖峰。
整個過程如下：
在t<0時，電感有正向的電流。
在t=0時，電源突然反向，因?yàn)槎O管內部充滿電荷，此時相當于導體，所以壓降很小，這導致反向電壓全都落在了電感上面，因此電流以斜率為di/dt=(Vr+Va)/L下降。
在t=ts時，二極管開始恢復阻斷能力，此時電流達到最大，隨后反向電流會下降。
在t>ts后，二極管的電流為復合電流，隨著載流子越來越少，電流也越來越小。此時電感會阻礙電流變小，因此會產生反向感應電壓，這會導致在二極管兩側的反向電壓比電源電壓還大，也就是會出現反向電壓尖峰Vrm。隨著時間越來越長，復合電流基本為0了，電感電壓也就基本為0了，此時二極管兩端電壓也就等于電源電壓Vr。
總的來說，反向恢復時間就是正向?qū)〞r(shí)PN結存儲的電荷耗盡所需要的時間。
因此，就很容易明白下面這些：
1、反向電源電壓越小，反向恢復電流越小，電荷耗盡越慢，反向恢復時間越長。
2、正向電流越大，存儲的電荷越多，耗盡時間越長，反向恢復時間越長。
3、半導體材料的載流子復合效率越低，壽命越長，電荷耗盡時間越長，反向恢復時間越長。
