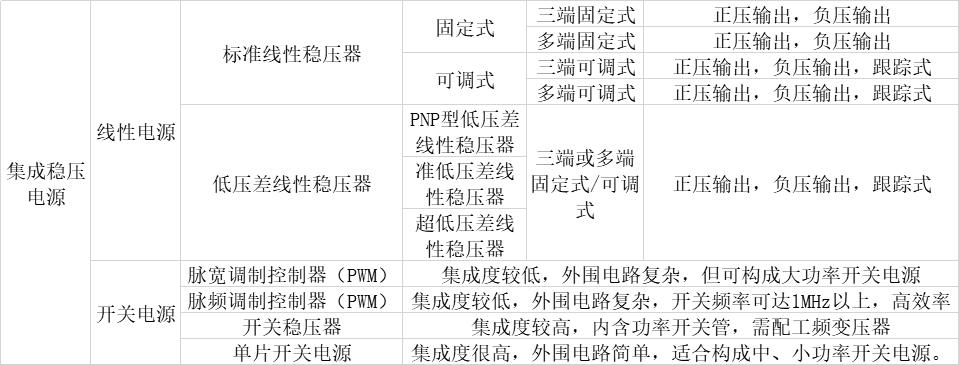

一、集成穩壓電源的分類
線性穩壓器因其內部調整管與負載相串聯且調整管工作在線性工作區而得名。
優點是： 穩壓性能好，輸出紋波小，成本低廉，電路簡單
缺點是：調整管壓降大，功耗高，效率低，一般在45%左右（LDO、VLDO在低壓輸入時可達80%~90%）
開關電源被譽為高校節能電源，它代表著穩壓電源的發展方向，現已成為穩壓電源的主流產品。其內部關鍵元器件工作在高頻開關狀態，本身消耗的能量很低，效率可達70%~90%
開關電源的分類
1.無工頻變壓器式開關電源
無工頻變壓器式開關電源是通過體積很小的高頻變壓器來代替笨重的工頻變壓器，實現與電網隔離的，其內部關鍵元器件工作在高頻開關狀態，本身消耗的能量很低，效率比普通線性穩壓器將近提高一倍。
2.開關穩壓器
它將PWM控制器、功率輸出級、保護電路等集成在一個芯片中，效率可達95%以上，有的還能連續調節輸出電壓。
3.單片開關電源
單片開關電源是將開關電源主要電路都集成在芯片中，能實現輸出隔離、脈寬調制及多種保護功能，其集成度最高。且屬于AC/DC電源變換器。具有高集成度、最簡外圍電路、高性價比、最佳性能等優點。
三、開關電源的主要特點
優點：效率高，一般在70%~85%之間，體積小，工作頻率高，幾百千赫茲甚至1MHz以上
缺點：紋波大，穩定性差，電壓調整率和負載調整率較差，對負載變化的瞬態響應時間較長，輸出噪聲較高，容易對外部形成電磁干擾
四、開關電源與線性穩壓源的性能比較
1.開關器件與線性器件的比較
（1）開關器件的主要特點
1.器件工作在開關方式，轉換效率高。
2.要求至少有一個儲能元件（儲能電感或儲能電容）
3.可對輸入電壓進行升壓、降壓或極性反轉，獲得高壓、低壓或負輸出。
4.由于器件工作在開關狀態，因此輸出的紋波噪聲大。
（2）線性器件的主要特點
1.器件工作在線性方式，損耗大，轉換效率低。
2.外圍電路簡單，不需要儲能元件。
3.只能對輸入電壓進行降壓。
4.輸出紋波噪聲小。
開關穩壓器與線性穩壓器基本原理比較
關于開關穩壓器和線性穩壓器內部原理用得不多，這里不再詳細介紹，有興趣可自行百度
總結
開關電源和線性穩壓器現在均被大規模使用，各有特點，不存在哪個更好的說法，根據實際具體的場合，考慮了多方面的各個因素后選擇最適合的芯片和方案才是最佳的。
