一、現象
現象①
你是否遇到過這樣的情況？IC芯片空載時，輸出電壓正常，但當帶上負載后，輸出電壓馬上就會往下掉。這是怎么回事呢？
現象②

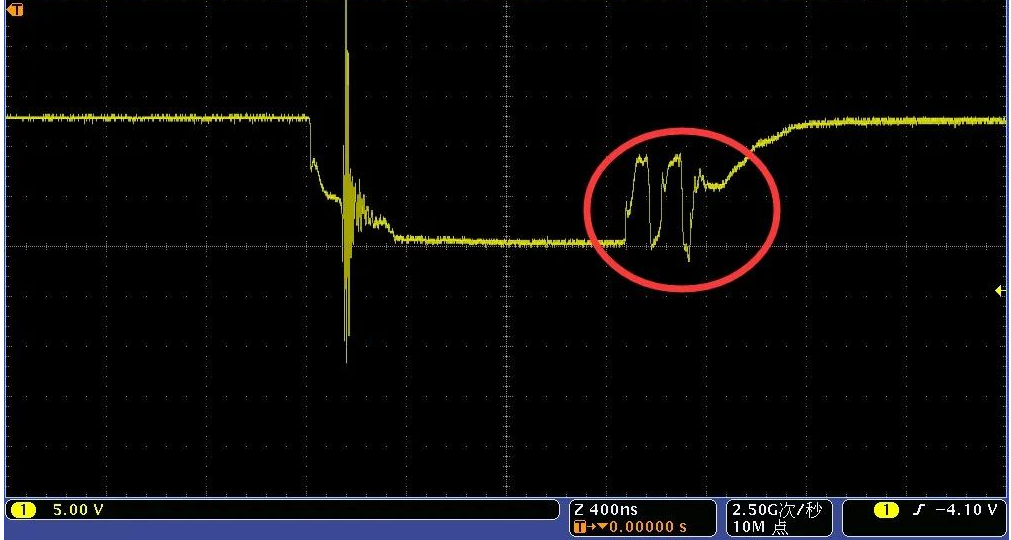

如圖為MOS管的驅動波形，可以看出開啟過程并不順利。這是為什么呢？
正常情況下，帶載后的電壓可能會比空載電壓略低，但下降幅度不明顯。如果輸出電壓下降太多，可能原因有兩種:
①后級負載短路，輸出電壓直接到地。這時候需要確認后級電路是否有虛焊或元件損壞。
②IC驅動能力不夠。
二、什么情況下要考慮驅動能力?
任何情況都要考慮，包括數字信號處理的接口電路中。但是常說的驅動能力都是在驅動功率器件的情況下用得比較多，比如上面提到的MOS驅動。
三、如何判斷IC的驅動能力？
查看芯片資料，里面都有說明I/O口的驅動能力。根據你的負載所需要的驅動能力來判斷這個IC的I/O口是否符合。前面現象②明顯是MOS管的驅動能力不足造成的。
由于國外器件采購的限制，很多公司都面臨IC國產化問題，我們也一樣。
拿到樣品后我們需要做相關的實驗，例如最近有一款代替MOS管的驅動芯片。大概說明一下測試方法（之前我有一篇文章寫的是關于如何估算MOS的驅動電流的文章，如果不是替代實驗，不知道驅動電流大概多少的可以看一下。）
可以先估算MOS管的驅動電流，假設300mA。同等條件下，再對比兩款芯片帶假負載后芯片的溫升及負載電壓。如果溫升和電壓差不多，就直接驅動MOS，再做進一步實驗，否則不可用。
